Konfigurasi EoIP 2 kantor cabang ( Jobsheet 6 )

Nama : Aldi Alrasid	Konfigurasi EoIP 2 kantor cabang	Tanggal : 05 Oktober 2015
Kelas : XII TKJ 4		SK/KD : -
No. JobSheet : 006		Guru Produktif : Bang Maman

I. TOPOLOGI YANG AKAN DI KONFIGURASI

II. TUJUAN KONFIGURASI

Agar siswa mampu memahami dan mengerti bagaimana cara konfigurasi EoIP 2 kantor cabang.

III. ALAT DAN BAHAN

1. PC/Laptop

2. Virtual Box

3. Gns3

4. mikrotik iso

5. windows XP iso

6. winbox

IV. LANGKAH-LANGKAH KONFIGURASI

1. Buat topologi di gns3 yang akan di buat

2. Jalankan topologi yang sudah di buat tadi

3. Buka winbox pada Win XP untuk mengkonfigurasi EoIP, di mulai dari router1

4. Masukan ip address sesuai dengan ip pada topologi, klik pada tab IP > Addresses > (+).

“ ip : 10.10.10.1/30, interface : ether1 “

“ ip : 20.20.20.1/30, interface : ether2 ”

“ ip : 30.30.30.1/30, interface : ether3 “

5. Masuk ke router2, dan yang pertama adalah mengisi ip address

“ ip : 10.10.10.2/30, interface : ether1 “

“ ip : 192.168.10.1/24, interface : ether2 “

6. Tambahkan ip route, pada tab IP > Routes > (+)

“ dst-address : 0.0.0.0/0, gateway : 10.10.10.1 “ apply > ok

7. Tambahkan firewall, pada tab IP > Firewall > NAT > (+) > General > Action

“ chain : srcnat, out.interface : ether1”, “ Action : masquerade “

8. Tambahkan intefaces, klik pada tab Interfaces > interface > (+) >EoIP tunel

“ name : CABANG1, remote address : 20.20.20.2, tunel ID : 0 “

9. Selanjutnya buatlah bridgenya, klik pada tab Bridge > (+)

“ name : Brige1 “ apply > ok



10. Jangan lupa tambahkan juga portnya, Bridge > port > (+)

“ interface : ether2, bridge : bridge1 “

“ interface : CABANG1, bridge : bridge1 “

11. Jika router2 selesai di setting maka selanjutnya ke router3 dan 4 caranya pun sama seperti router2

12. Pertama isikan ip address



13. IP Route

14. Tambahkan NAT firewall

15. Tambahkan interfaces EoIP tunnel pada router3

“ name : PUSAT>CABANG1, remote address : 10.10.10.2, tunnel ID : 0 “

“ name : PUSAT>CABANG2, remote address : 30.30.30.2, tunnel ID : 1 “

16. Jangan lupa bridgenya di tambahkan

17. Sekarang kita tinggal memeasuka interface yang sudah kita buat tadi ke bridge

“ ether2, PUSAT>CABANG1, PUSAT>CABANG2 “

18. selanjurnya setting router4

“ ip address : 30.30.30.2/30, interface : ether1 “

“ ip address : 192.168.30.3/24, interface : ether2 “

19. Tambahkan NAT firewallnya



20. IP Route

21. Interface EoIP

“ name : CABANG2, remote address : 20.20.20.2, tunnel ID : 1 “

22. Interface Bridge

23. Tambahkan atau masukan ether2 & CABANG2 ke bridge1

24. Beri IP pada masing – masing PC

“ PC1 : 192.168.10.4 24 192.168.10.1 “

“ PC2 : 192.168.10.5 24 192.168.10.2 “

“ PC3 : 192.168.10.6 24 192.168.10.3 “



SELESAI!!

V. TESTING KONFIGURASI

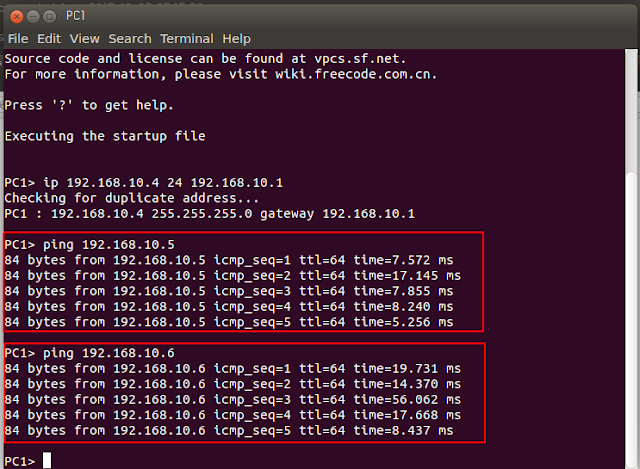

1. Ping dari PC1 ke PC2 dan PC3

2. Ping dari PC2 ke PC1dan PC3

VI. KESIMPULAN

Apalah dayaku yang hanya bisa belajar kaya begini.

Created by : alrasidaldi
