Konfigurasi Hotspot ( Jobsheet 8 )

Nama : Aldi Alrasid	Konfigurasi Hotspot	Tanggal : 07 Oktober 2015
Kelas : XII TKJ 4		SK/KD : Keamanan jaringan
No. JobSheet : 008		Guru Produktif : Bang Maman

 I. TOPOLOGI YANG AKAN DI KONFIGURASI

II. TUJUAN KONFIGURASI

Agar siswa mampu memahami dan mengerti bagaimana cara mengkonfigurasi mikrotik sebagai Hotspot.

III. ALAT DAN BAHAN

1. PC/Laptop

2. Virtual Box

3. Gns3

4. mikrotik iso

5. windows XP iso

6. winbox

IV. LANGKAH-LANGKAH KONFIGURASI

1. Buat topologi di gns3 yang akan di buat

2. Setting cloud dengan membuat “ tap0 “ seperti gambar di bawah ini.




3. Setting juga mikrotiknya da tambahkan ukuran menjadi “ 192 MB “, seperti gambar di bawah ini




4. Jika sudah maka jalankan topologi dan masuk ke mikrotik melalui winbox pada win xp. Contoh gambar

5. Pertama tambahkan ip address. Contoh gambar di bawah

“ ip : 192.168.11.2/24, interface : ether1 “

“ ip : 192.168.100.1/24, interface : ether2 “

6. Tambahkan juga DNS-nya. Contoh gambar di bawah ini.

“ 8.8.8.8, 8.8.4.4 “

7. Setting IP Route dengan menambah gatewaynya saja. Contoh gambar di bawah ini.

“ Gateway : 192.168.11.1 “

8. Tambahkan juga ip Firewall-nya. Contoh gambar di bawah ini.

“chain : srcnat, src.add : 192.168.100.0/24, out.interface : ether1 dan action : masquerade“

9. Selanjutnya buat hotspot-nya dengan men Setup ip hotspot. Contoh gambar di bawah ini

“ untuk interface : ether2 > next sampai dengan selesai “




10 . Setelah selesai setup




11. Setting win xp dengan menambah ip addressnya. Contoh gambahr di bawah ini




SELESAI, selanjunya kita bisa melihat hasil kerja kita dengan men tes melalui web browser di wix xp.

V. TESTING KONFIGURASI

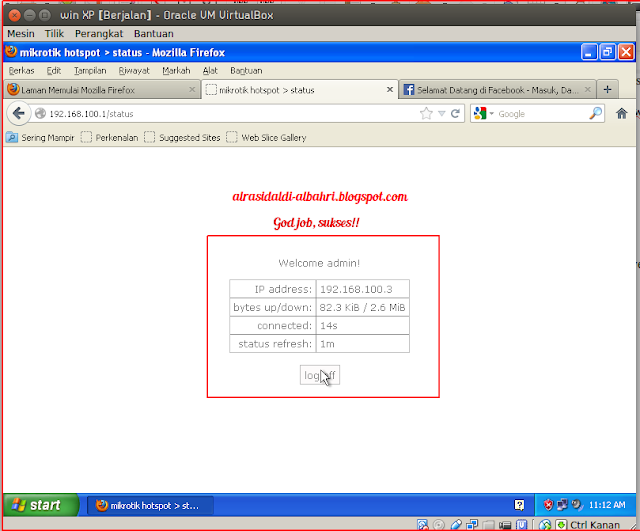

1. Tes login di web browser



VI. KESIMPULAN

Alhamdulilah bisa juga kalo mau belajar mah

Created by : alrasidaldi
