Nama
: Aldi Alrasid |
Konfigurasi
web proxy tranparent
|
Tanggal
: 08 Oktober 2015 |
|
Kelas
: XII TKJ 4 |
SK/KD
: - |
|
|
No.
JobSheet : 009 |
Guru
Produktif : Bang Maman |
I.TOPOLOGI
YANG AKAN DI KONFIGURASI
II. TUJUAN
KONFIGURASI
Agar
siswa mampu memahami dan mengerti bagaimana cara mengkonfigurasi
mikrotik sebagai DHCP SERVER
III.
ALAT DAN BAHAN
1.
PC/Laptop
2.
Virtual Box
3.
Gns3
4.
mikrotik iso
5.
windows XP iso
6.
winbox
IV. LANGKAH-LANGKAH
KONFIGURASI
1.
Buat topologi di gns3 yang akan di buat
2.
Jalankan topologi yang sudah di buat tadi
3.
Buka winbox pada Win XP untuk mengkonfigurasi web proxy tranparent
pada mikrotik
4.
Pertama tambahkan ip address
“ ip : 192.168.11.2/24, interface : ether1 “
“ ip : 192.168.100.1/24, interface : ether2 “
5.
Tambahkan ip route-nya, hanya gateway-nya yang di tambahkan
“ Gateway : 192.168.11.1 “
6.
Tambahkan juga DNS-nya
“ 8.8.8.8, 8.8.4.4 “ ceklis allow remote address
7.
Tambahkan juga ip Firewall-nya. Contoh gambar di bawah ini.
“chain : srcnat, src.add : 192.168.100.0/24, out.interface : ether1 dan action : masquerade“ “ chain : dstnat, protocol : 6 (tcp), dst port : 80, action : redirect, to port : 3128“
8.
Tambahkan DHCP server tujukan ke ether2 (client)
9.
DHCP SERVER selesai
10.
Dan selanjunya adalah konfigurasi web proxy-nya klik tab IP >
klik web proxy
“ enable : ceklis, port 3128, cache administrator : (email anda), cache on disk : ceklis “
11.

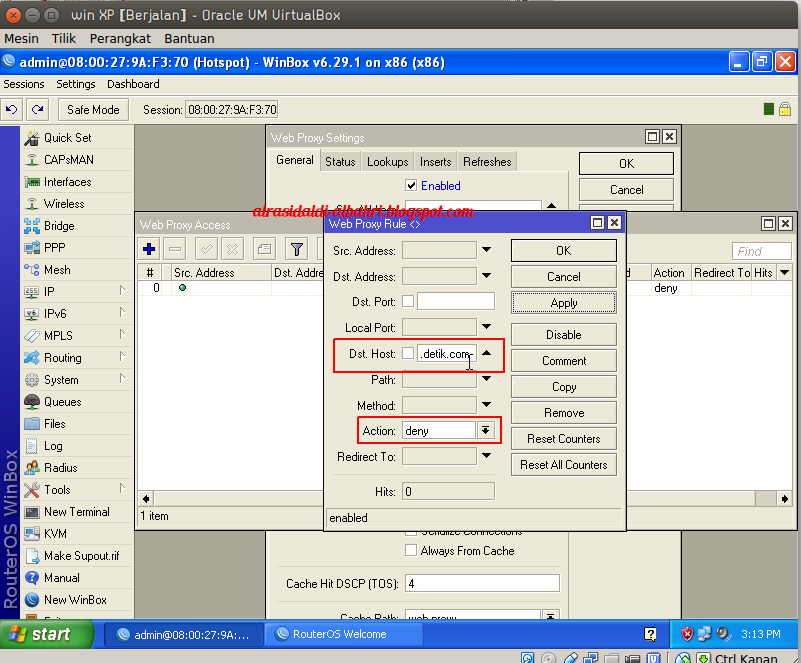

Kemudian klik tab access pada tab web proxy
12.
Setelah masuk klik icon (+)
“ dst.host : www.detik.com, action : deny “ apply > ok
12.
Selanjutnya, setting wix xp dengan mem-obtain ip addressnya
13.
Repair agar win xp mendapatkan ip yang sesuai
V. TESTING
KONFIGURASI
1.
Tes ping 8.8.8.8
2.
Tes di web browser
3.
Tes di web browser dengan redirect :
alrasidaldi-albahri.blogspot.com
VI. KESIMPULAN
Tugas
dari bang maman pun terasa ringan jika mau belajar
Created by : alrasidaldi
